dkPOWER PRESS - Pres - Aksesuar
|
Pres Masası |
|
M1 masalar her ne kadar 2 ve 4 sütunlu presler için imal edilse de C tipi preslerde
50 tona kadar pres tablası '0' olacak şekilde montajları yapılmaktadır.
|
 |
Genel Ölçü Tablosu |
Tip |
A |
B |
C |
|
mm |
M1-01 |
600 |
600 |
750 |
M1-02 |
750 |
750 |
750 |
M1-04 |
750 |
750 |
750 |
M1-08 |
750 |
750 |
750 |
M1-15 |
750 |
750 |
750 |
M1-30 |
850 |
850 |
750 |
M1-50 |
850 |
850 |
750 |
|
|
Pres Ayakalığı |
|
M1 masalar C tipi preslerde 50 tona kadar pres tablası yerden 800 mm olacak şekilde montajları yapılmaktadır.
|
 |
Genel Ölçü Tablosu |
Tip |
A |
B |
C |
D |
E |
|
mm |
M2-01 |
500 |
600 |
650 |
350 |
140 |
M2-02 |
600 |
600 |
580 |
455 |
185 |
M2-04 |
690 |
600 |
550 |
540 |
185 |
M2-08 |
815 |
770 |
490 |
685 |
220 |
M2-15 |
935 |
700 |
440 |
785 |
270 |
M2-30 |
915 |
700 |
380 |
920 |
320 |
M2-50 |
1000 |
700 |
340 |
1005 |
350 |
|
|
Sabitleme Parçası |
|
dkPOWER silindirde 50 tona kadar bağlantı elemanı. Dişli parçanın sıkılmasında Loctite kullanmayı unutmayınız.
|
 |
Genel Ölçü Tablosu |
Tip |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
|
mm |
AC 01 01 |
35 |
23 |
16 |
M12X1.5 |
16 |
15 |
28 |
46 |
5 |
7 |
AC 02 01 |
35 |
23 |
16 |
M12X1.5 |
16 |
15 |
28 |
46 |
5 |
7 |
AC 03 01 |
45 |
23 |
16 |
M16X1.5 |
20 |
15 |
28 |
46 |
5 |
7 |
AC 04 01 |
65 |
33 |
26 |
M22X2 |
30 |
24 |
36 |
58 |
5 |
7 |
AC 05 01 |
65 |
49 |
33 |
M30X2 |
45 |
29 |
54 |
82 |
8 |
10 |
AC 06 01 |
75 |
49 |
33 |
M30X2 |
50 |
29 |
54 |
82 |
8 |
10 |
AC 07 01 |
85 |
59 |
41 |
M39X2 |
56 |
39 |
56 |
88 |
10 |
12 |
AC 08 01 |
95 |
75 |
52 |
M42X2 |
63 |
44 |
68 |
106 |
13 |
15 |
|
|
Sabitleme Parçası |
|
dkPOWER silindirde 50 tona kadar bağlantı elemanı. Dişli parçanın sıkılmasında Loctite kullanmayı unutmayınız.
|
 |
Genel Ölçü Tablosu |
Tip |
A |
B |
C |
D |
E |
F |
G |
H |
|
mm |
AC 01 02 |
67 |
50 |
16 |
23 |
6.5 |
7 |
15 |
28 |
AC 02 02 |
67 |
50 |
16 |
23 |
6.5 |
7 |
15 |
28 |
AC 03 02 |
67 |
50 |
16 |
23 |
6.5 |
7 |
15 |
28 |
AC 04 02 |
67 |
50 |
16 |
33 |
6.5 |
7 |
15 |
28 |
AC 05 02 |
98 |
75 |
33 |
49 |
11 |
10 |
20 |
39 |
AC 06 02 |
98 |
75 |
33 |
49 |
11 |
10 |
20 |
39 |
AC 07 02 |
98 |
75 |
41 |
59 |
11 |
12 |
24 |
46 |
AC 08 02 |
98 |
75 |
52 |
75 |
11 |
10 |
24 |
52 |
|
|

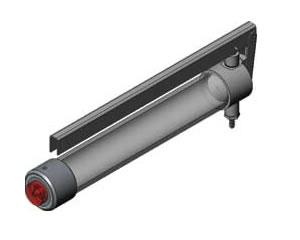

Dönmezlik Parçası |
|
dkPOWER silindirde 30 tona kadar tekli dönmezlik elemanı. Dişli parçanın sıkılmasında Loctite kullanmayı unutmayınız.
|
 |
Genel Ölçü Tablosu |
Tip |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
|
mm |
AC 01 03 |
35 |
20 |
32 |
M12X1.5 |
16 |
28 |
80 |
46 |
210 |
12 |
AC 02 03 |
35 |
20 |
32 |
M12X1.5 |
16 |
28 |
80 |
46 |
210 |
12 |
AC 03 03 |
45 |
20 |
32 |
M16X1.5 |
20 |
28 |
95 |
46 |
210 |
12 |
AC 04 03 |
65 |
20 |
32 |
M22X2 |
30 |
36 |
112 |
58 |
225 |
16 |
AC 05 03 |
65 |
40 |
32 |
M30X2 |
45 |
54 |
115 |
82 |
275 |
20 |
AC 06 03 |
75 |
40 |
50 |
M30X2 |
50 |
54 |
132 |
82 |
275 |
20 |
AC 07 03 |
85 |
40 |
50 |
M39X2 |
56 |
56 |
152 |
88 |
300 |
25 |
|
|
Özel Bağlantı Parçası |
|
dkPOWER S-SK-PS silindirlerde 30 tona kadar tekli dönmezlik elemanı. Dişli parçanın sıkılmasında Loctite kullanmayı unutmayınız.
|
 |
Genel Ölçü Tablosu |
Tip |
A |
B |
C |
D |
E |
F |
G |
H |
|
mm |
AF 01 00 |
88 |
55 |
30 |
19 |
3 |
6.5 |
40 |
75 |
AF 02 00 |
88 |
62 |
30 |
19 |
3 |
6.5 |
40 |
75 |
AF 03 00 |
124 |
75 |
40 |
24 |
3 |
9 |
54 |
105 |
AF 04 00 |
144 |
85 |
50 |
24 |
4 |
9 |
64 |
125 |
AF 05 00 |
175 |
112 |
70 |
29 |
4 |
11 |
88 |
156 |
AF 06 00 |
220 |
136 |
75 |
29 |
5 |
17 |
100 |
195 |
AF 07 00 |
270 |
170 |
100 |
36 |
5 |
21 |
132 |
255 |
|
|
Basınç Switch Seti - PSS |
|
Basınç Switch, Manometre, Özel Blok.
|
 |
|
Yağ Pompası - OP |
|
dkPOWER hidropnömatik silindirler için yağ doldurmak için kullanılır.
Tek tip imal edilmiştir. Kapasitesi : 2 cc/strok.
|
 |
